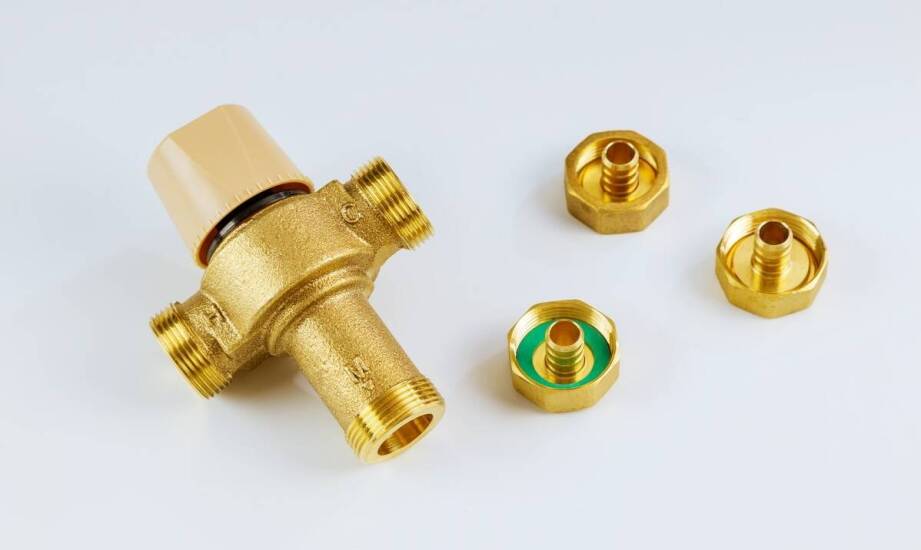

Niski autorytet zaworu zaburza regulację w przemysłowych układach trójdrogowych

Instalacja przemysłowa z zaawansowanym układem regulacji często wygląda perfekcyjnie na dokumentacji projektowej. Po fizycznym uruchomieniu systemu okazuje się jednak, że przepływ czynnika roboczego waha się gwałtownie, a temperatura w głównym obiegu nie chce się ustabilizować. Mimo zastosowania wysokiej jakości komponentów i dokładnych obliczeń zapotrzebowania, układ nie reaguje liniowo na sygnały przesyłane z nastawni. Regulatory elektroniczne próbują nieustannie korygować błędy, ale fizyka przepływu uniemożliwia osiągnięcie stanu równowagi. Główną przyczyną takich problemów w zakładach chemicznych czy energetycznych bywa zbyt niski udział oporów własnych armatury, co całkowicie zaburza pracę rurociągu. Nawet idealnie dobrany nominalny współczynnik przepływu nie zrekompensuje błędów w określeniu proporcji spadków ciśnienia. Właściwe zrozumienie mechaniki dławienia strumienia chroni przed kosztownymi przerwami w procesach produkcyjnych i stabilizuje parametry technologiczne.

Mechanika przepływu i odkształcenie charakterystyki regulacyjnej

Kluczowy parametr hydrauliczny określa stosunek spadku ciśnienia na elemencie modulującym do całkowitego spadku ciśnienia w danej gałęzi instalacji przy pełnym otwarciu grzybka. Prawidłowo obliczony autorytet zaworu trójdrogowego powinien oscylować w granicach od 0,3 do 0,5. Taka wartość proporcji gwarantuje utrzymanie pożądanej krzywej odpowiedzi całego układu. Kiedy opory samego rurociągu i odbiorników są znacznie wyższe niż opory na armaturze, zdolność precyzyjnego dławienia drastycznie spada. Zjawisko to sprawia, że charakterystyka przepływu odchyla się od zaplanowanego profilu liniowego lub stałoprocentowego. Niewielki ruch trzpienia wywołuje w takiej sytuacji potężną zmianę strumienia medium.

W efekcie element modulujący zaczyna funkcjonować niemal jak zwykły przełącznik dwustanowy. Zamiast płynnie dawkować czynnik, system gwałtownie otwiera lub zamyka główną drogę przepływu, wywołując niepożądane oscylacje. W zastosowaniach przemysłowych wyróżnia się dwie główne konfiguracje hydrauliczne. Obwody mieszające łączą dwa strumienie czynnika o różnych parametrach fizycznych, precyzyjnie kontrolując jakość dostarczanego medium do wymiennika. Wersje rozdzielające dzielą natomiast główny strumień na dwie oddzielne odnogi o zmiennych proporcjach wydatku. Trwałe zawory regulacyjne mieszkowe, które w Ścinawce Średniej produkuje ZETKAMA w oparciu o własną odlewnię żeliwa, utrzymują stabilność nastaw wyłącznie przy zachowaniu właściwych bilansów ciśnieniowych w całym zładzie.

Przemysłowe skutki odchyleń i kluczowe parametry projektowe

Zbyt mały udział spadku ciśnienia na elemencie dławiącym wywołuje łańcuch negatywnych konsekwencji operacyjnych w systemach ciepłowniczych oraz wodociągowych. Niestabilna temperatura na przemysłowych wymiennikach ciepła prowadzi do marnotrawstwa energii i znacząco utrudnia utrzymanie ścisłego reżimu technologicznego. W energetyce zawodowej prowadzi to bezpośrednio do groźnych wahań ciśnienia zasilania, z kolei w branży chemicznej skutkuje nierównomiernym dozowaniem substratów płynnych. Gwałtowne skoki przepływu wywołują niebezpieczne przeciążenia hydrauliczne skracające żywotność pomp obiegowych. Zjawisko to bardzo utrudnia poprawne zrównoważenie statyczne całego rurociągu. Zmiana nastawy w jednym punkcie natychmiast modyfikuje pole ciśnień w sąsiednich odnogach układu. Cała struktura staje się wtedy skrajnie wrażliwa na najmniejsze wahania obciążenia cieplnego.

Aby skutecznie zapobiec takim anomaliom, przed ostatecznym wyborem armatury należy drobiazgowo przeanalizować warunki brzegowe instalacji. Inżynier projektant musi zweryfikować kilka kluczowych aspektów:

• dostępny spadek ciśnienia dyspozycyjnego w całym kontrolowanym obwodzie hydraulicznym,
• dokładną charakterystykę oporów przypisanych do współpracującego odbiornika ciepła,
• zakładany zakres modulacji określający stosunek skrajnych wartości zapotrzebowania na czynnik roboczy.

Współczynnik Kvs określa nominalny przepływ w metrach sześciennych na godzinę przy spadku ciśnienia rzędu jednego bara. Jego wyliczenie jest zaledwie wstępem do właściwego doboru armatury. Dopiero rygorystyczne zestawienie tej wielkości z bilansem układu upewnia specjalistę, że zdolność dławienia nie spadnie poniżej krytycznej bariery ciśnieniowej. Ochronne filtry siatkowe minimalizują zakłócenia mechaniczne, ale nie zwalniają z obowiązku wykonania rzetelnych przeliczeń.

Optymalny stosunek oporów na korpusie armatury do reszty obwodu nie jest wyłącznie abstrakcyjnym celem matematycznym dla inżyniera układającego projekt. Stanowi on bezwzględny warunek przewidywalnej i płynnej regulacji całej instalacji przemysłowej, niezależnie od jej aktualnego obciążenia procesowego. Ścisłe przestrzeganie tych założeń całkowicie eliminuje ryzyko niepożądanej pracy pulsacyjnej, znacząco odciążając siłowniki elektryczne oraz układy pompowe. Tylko kompleksowe i świadome podejście do fizyki przepływów zapewnia maksymalną wydajność i pełną powtarzalność procesów w branży ciężkiej. Dzięki temu nowoczesne rurociągi technologiczne funkcjonują bezawaryjnie przez długie lata.
